DLC-покрытие с U-образным пазом, концевая фреза для алюминия

В центре внимания экспонаты

Описание

В области современной механической обработки точные режущие инструменты являются ключом к получению хороших результатов обработки. Эта концевая фреза для алюминия с U-образным пазом и покрытием DLC специально разработана для обработки алюминия и имеет уникальную структуру, покрытие DLC и инновационный дизайн. Он хорошо справляется с различными задачами обработки и обеспечивает точные и эффективные решения задач обработки алюминия. Фреза не только обладает превосходными антиадгезионными характеристиками, но также может продлить срок службы инструмента до 100%. Это не только помогает снизить стоимость обработки, но и снижает частоту замены инструмента.



Функции

1. Конструкция с U-образной канавкой. Эта концевая фреза для алюминия с U-образным пазом и покрытием DLC имеет конструкцию с U-образной канавкой, которая помогает устранить заусенцы, сохранить поверхность заготовки гладкой, избежать повреждения готового продукта и обеспечить высокое качество поверхности во время работы. обработка.



2. DLC-покрытие: поверхность инструмента обработана DLC-покрытием для обеспечения антиадгезионных свойств. Это делает его пригодным для обработки различных материалов из цветных металлов, таких как алюминиевые сплавы, стеклопластики, углепластики, медные сплавы и графит, а также обеспечивает решения разнообразных задач обработки.



3. Снижение сопротивления резанию: покрытие обеспечивает низкие характеристики трения, что может значительно снизить сопротивление резанию, тем самым повышая эффективность резки и снижая потребление энергии.



4. Чистовая обработка и сухая резка. Инструмент хорошо выполняет чистовую обработку и может использоваться для сухой резки без смазки. Это еще больше снижает сложность и воздействие на окружающую среду в производственном процессе.



Приложение

• Обработка алюминия: эта концевая фреза для алюминия с U-образным пазом и покрытием DLC обладает превосходными характеристиками в области обработки алюминия и стала инструментом первого выбора для обработки деталей из алюминиевых сплавов и изделий из алюминия.

• Обработка композитных материалов. Этот инструмент также отлично справляется с обработкой композитных материалов, таких как стеклопластик и углепластик. Его антиадгезионные свойства и эффективность резки делают его пригодным для точной обработки композитных материалов.

• Обработка медного сплава и графита: твердый сплав делает его пригодным для обработки специальных материалов, таких как медный сплав и графит, и обеспечивает эффективные и высококачественные решения для резки этих материалов.



Фабрика





Описание продукта



55-60HRC, 3-зубая твердосплавная концевая фреза U-образного типа с пазом и DLC-покрытием для алюминия

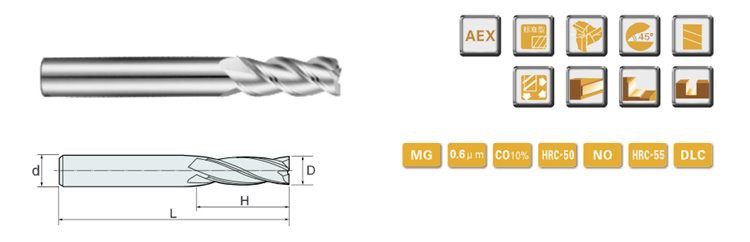

СПЕЦИФИКАЦИЯ	d1	L1	D	L
D1*3*D4*50L	1 мм	3 мм	4 мм	50 мм
D1.5*4.5*D4*50L	1,5 мм	4,5 мм	4 мм	50 мм
D2*6*D4*50L	2 мм	6 мм	4 мм	50 мм
D2.5*7.5*D4*50L	2,5 мм	7,5 мм	4 мм	50 мм
D3*9*D4*50L	3 мм	9 мм	4 мм	50 мм
D3.5*10*D4*50L	3,5 мм	10 мм	4 мм	50 мм
D4*12*D4*50L	4 мм	12 мм	4 мм	50 мм
D4*16*D4*75L	4 мм	16 мм	4 мм	75 мм
D4*20*D4*100L	4 мм	20 мм	4 мм	100 мм
D5*15*D5*50L	5 мм	15 мм	5 мм	50 мм
D5*20*D5*75L	5 мм	20 мм	5 мм	75 мм
D5*25*D5*100L	5 мм	25 мм	5 мм	100 мм
D6*18*D6*50L	6 мм	18 мм	6 мм	50 мм
D6*24*D6*75L	6 мм	24 мм	6 мм	75 мм
D6*30*D6*100L	6 мм	30 мм	6 мм	100 мм
D8*24*D8*60L	8 мм	24 мм	8 мм	60 мм
D8*30*D8*75L	8 мм	30 мм	8 мм	75 мм
D8*35*D8*100L	8 мм	35 мм	8 мм	100 мм
D10*30*D10*75L	10 мм	30 мм	10 мм	75 мм
D10*45*D10*100L	10 мм	45 мм	10 мм	100 мм
D12*35*D12*75L	12 мм	35 мм	12 мм	75 мм
D12*45*D12*100L	12 мм	45 мм	12 мм	100 мм
D14*45*D14*100L	14 мм	45 мм	14 мм	100 мм
D16*45*D16*100L	16 мм	45 мм	16 мм	100 мм
D18*45*D18*100L	18 мм	45 мм	18 мм	100 мм
D20*45*D20*100L	20 мм	45 мм	20 мм	100 мм
D6*45*D6*150L	6 мм	45 мм	6 мм	150 мм
D8*50*D8*150L	8 мм	50 мм	8 мм	150 мм
D10*60*D10*150L	10 мм	60 мм	10 мм	150 мм
D12*60*D12*150L	12 мм	60 мм	12 мм	150 мм
D14*70*D14*150L	14 мм	70 мм	14 мм	150 мм
D16*75*D16*150L	16 мм	75 мм	16 мм	150 мм
D18*75*D18*150L	18 мм	75 мм	18 мм	150 мм
D20*75*D20*150L	20 мм	75 мм	20 мм	150 мм



Допуски
Диаметр флейты	Допуск на диаметр канавки	Допуск диаметра хвостовика
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Приложение
Углеродистая сталь Легированная сталь	Предварительная закалка стали	Высокозакаленный				Нержавеющая сталь	Медный сплав	Алюминиевый сплав
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Рекомендуемые параметры



Материал	Углеродистая сталь, легированная сталь, S45C, FC, FCD, SCM, S50C, SKS...		Легированная сталь, инструментальная сталь SCR, SNCM, SKD11, SKD61.NAK80		Твердая сталь, SKD11
Твердость	HRC30		HRC50		HRC60
Диаметр	Скорость резания(VC) (мм-1)	Подача(F) (мм-мин)	Скорость резания(VC) (мм-1)	Подача(F) (мм-мин)	Скорость резания(VC) (мм-1)	Подача(F) (мм-мин)
1 мм	22000	400	18000	200	9000	140
1,5 мм	12000	500	11000	280	5200	150
2 мм	10000	550	10000	280	4600	170
3 мм	9000	600	5500	310	3500	220
4 мм	6000	750	5000	400	2200	220
5 мм	4800	800	4000	400	1700	240
6 мм	4500	820	3800	420	1600	300
8 мм	3500	820	2800	420	1000	300
10 мм	3000	820	1800	420	900	300
12 мм	2000	820	1600	350	800	300
16 мм	1500	650	1000	300	500	150
20 мм	1200	650	900	300	400	150





Список сырья



Оценка	ISO-код	Химический состав (%)		Размер зерна (ум)	Физико-механические свойства (больше или равны)			Покрытие
		Туалет	Ко		Плотность (г/см3)	Твердость (HRA)	ТРС(Н/мм2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ТИСИН
УФ12У(55HRC)	K40	87	12	0.6	14.15	92.3	3900	ТИСИН
АФ501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	НАНО ЧЕРНЫЙ
АФ308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	НАНО (СИНИЙ)



Подробные фотографии





DLC-покрытие U-образный паз Режущие инструменты для алюминия	Фреза с U-образным пазом и покрытием DLC для алюминия	DLC-покрытие U-образная фреза для алюминия





Наши преимущества



Проверка всех процессов на месте, запись проверки сохраняется в течение 3 лет.

Все инспекторы имеют квалификацию и международные сертификаты.

Квалифицированные WPS и профессиональные сварщики гарантируют качество сварки.

100% проверка готовых ростков перед отправкой.

Регулярное обучение сотрудников инспекции.





Упаковка





Часто задаваемые вопросы



1. Вопрос: Каков минимальный объем заказа, можете ли вы прислать мне образцы?

О: Наше минимальное количество составляет 1 комплект, мы можем отправить вам каталог, тепло приветствуем вас посетить нашу компанию.



2. Вопрос: Какой уровень качества у вашей продукции?

О: на данный момент у нас есть сертификаты CE, ISO, SGS, TUV, SONCAP.



3. Вопрос: Каков срок доставки вашей машины?

О: Как правило, срок доставки нашей машины составляет около 30 дней, машина по индивидуальному заказу будет доставлена ​​по согласованию с нашими клиентами.



4. Вопрос: Можно ли настроить машину в соответствии с нашими потребностями, например, нанести наш логотип?

О: Конечно, наша машина может быть настроена в соответствии с вашими потребностями. Также возможно размещение вашего логотипа.
