2-зубая концевая фреза микродиаметра со сферической головкой

Когда дело доходит до резки, правильный инструмент может существенно повлиять на результаты вашей работы. Если вы ищете режущий инструмент, который обеспечивает точность и аккуратность, обратите внимание на эту концевую фрезу микродиаметра со сферической головкой и двумя канавками! Обрабатываете ли вы алюминий, сталь, латунь или другие материалы, он с легкостью справится с этой задачей. Высококачественный твердосплавный материал, используемый в этой концевой фрезе, позволяет ей выдерживать высокие температуры и нагрузки, а также достигать чрезвычайно высокой износостойкости и производительности резания, что позволяет снизить сложность обработки и повысить ее эффективность. Он подходит для различных областей микрообработки со сложными формами и высокими требованиями к точности, таких как микрообработка, обработка электронных деталей, обработка оптических устройств и т. д. Благодаря своей надежности и высокой точности позиционирования ошибки и потери, вызванные неправильной эксплуатацией или лазейки в оборудовании могут быть уменьшены. Взволнованный? Свяжитесь с нами сейчас для получения более подробной информации!



Ключевые особенности и преимущества:

1. Конструкция микродиаметра

Доступная в диаметрах от 0,1 мм до 2 мм, эта концевая фреза идеально подходит для деликатных и сложных операций обработки, требующих высокой точности. Будь то обработка мелких деталей или сложных компонентов, он позволяет добиться чрезвычайно жестких допусков и гладкой поверхности.



2. Двусторонний дизайн.

Эта концевая фреза имеет двухкромочную конструкцию, обеспечивающую превосходную производительность резания и эвакуацию стружки, которая предотвращает скопление стружки и продлевает срок службы инструмента. Большое количество канавок снижает вибрацию и повышает стабильность, обеспечивая более плавную и быструю резку.



3. Конструкция шарового конца

Сферическая конструкция этой концевой фрезы повышает ее универсальность и точность. Закругленный кончик обеспечивает более плавное движение резки и уменьшает следы инструмента на заготовке. В то же время сферический наконечник позволяет инструменту проникать в глубокие и узкие места, расширяя диапазон возможных применений при резке.



4. Подходит для различных материалов.

Этот2 флейты со сферическим носом микродиаметра ruдмиллможет обеспечить твердость 60HRC, поэтому подходит для различных твердостей и труднообрабатываемых металлических материалов, включая сталь, железо, медь, алюминий, карбид и т. д.





В центре внимания экспонаты





Фабрика





Описание продукта



60HRC 2-зубая микро-сферическая концевая фреза для твердой стали





СПЕЦИФИКАЦИЯ	d1	L1	D	L
D1*3*D4*50L	1 мм	3 мм	4 мм	50 мм
D1.5*4.5*D4*50L	1,5 мм	4,5 мм	4 мм	50 мм
D2*6*D4*50L	2 мм	6 мм	4 мм	50 мм
D2.5*7.5*D4*50L	2,5 мм	7,5 мм	4 мм	50 мм
D3*9*D4*50L	3 мм	9 мм	4 мм	50 мм
D3.5*10*D4*50L	3,5 мм	10 мм	4 мм	50 мм
D4*12*D4*50L	4 мм	12 мм	4 мм	50 мм
D4*16*D4*75L	4 мм	16 мм	4 мм	75 мм
D4*20*D4*100L	4 мм	20 мм	4 мм	100 мм
D5*15*D5*50L	5 мм	15 мм	5 мм	50 мм
D5*20*D5*75L	5 мм	20 мм	5 мм	75 мм
D5*25*D5*100L	5 мм	25 мм	5 мм	100 мм
D6*18*D6*50L	6 мм	18 мм	6 мм	50 мм
D6*24*D6*75L	6 мм	24 мм	6 мм	75 мм
D6*30*D6*100L	6 мм	30 мм	6 мм	100 мм
D8*24*D8*60L	8 мм	24 мм	8 мм	60 мм
D8*30*D8*75L	8 мм	30 мм	8 мм	75 мм
D8*35*D8*100L	8 мм	35 мм	8 мм	100 мм
D10*30*D10*75L	10 мм	30 мм	10 мм	75 мм
D10*45*D10*100L	10 мм	45 мм	10 мм	100 мм
D12*35*D12*75L	12 мм	35 мм	12 мм	75 мм
D12*45*D12*100L	12 мм	45 мм	12 мм	100 мм
D14*45*D14*100L	14 мм	45 мм	14 мм	100 мм
D16*45*D16*100L	16 мм	45 мм	16 мм	100 мм
D18*45*D18*100L	18 мм	45 мм	18 мм	100 мм
D20*45*D20*100L	20 мм	45 мм	20 мм	100 мм
D6*45*D6*150L	6 мм	45 мм	6 мм	150 мм
D8*50*D8*150L	8 мм	50 мм	8 мм	150 мм
D10*60*D10*150L	10 мм	60 мм	10 мм	150 мм
D12*60*D12*150L	12 мм	60 мм	12 мм	150 мм
D14*70*D14*150L	14 мм	70 мм	14 мм	150 мм
D16*75*D16*150L	16 мм	75 мм	16 мм	150 мм
D18*75*D18*150L	18 мм	75 мм	18 мм	150 мм
D20*75*D20*150L	20 мм	75 мм	20 мм	150 мм



Допуски
Диаметр флейты	Допуск на диаметр канавки	Допуск диаметра хвостовика
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Приложение
Углеродистая сталь Легированная сталь	Предварительная закалка стали	Высокозакаленный				Нержавеющая сталь	Медный сплав	Алюминиевый сплав
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Рекомендуемые параметры



Материал	Углеродистая сталь, легированная сталь, S45C, FC, FCD, SCM, S50C, SKS...		Легированная сталь, инструментальная сталь SCR, SNCM, SKD11, SKD61.NAK80		Твердая сталь, SKD11
Твердость	HRC30		HRC50		HRC60
Диаметр	Скорость резания(VC) (мм-1)	Подача(F) (мм-мин)	Скорость резания(VC) (мм-1)	Подача(F) (мм-мин)	Скорость резания(VC) (мм-1)	Подача(F) (мм-мин)
1 мм	22000	400	18000	200	9000	140
1,5 мм	12000	500	11000	280	5200	150
2 мм	10000	550	10000	280	4600	170
3 мм	9000	600	5500	310	3500	220
4 мм	6000	750	5000	400	2200	220
5 мм	4800	800	4000	400	1700	240
6 мм	4500	820	3800	420	1600	300
8 мм	3500	820	2800	420	1000	300
10 мм	3000	820	1800	420	900	300
12 мм	2000	820	1600	350	800	300
16 мм	1500	650	1000	300	500	150
20 мм	1200	650	900	300	400	150





Список сырья



Оценка	ISO-код	Химический состав (%)		Размер зерна (ум)	Физико-механические свойства (больше или равны)			Покрытие
		Туалет	Ко		Плотность (г/см3)	Твердость (HRA)	ТРС(Н/мм2)
ИГ10С (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ТИСИН
УФ12У(55HRC)	K40	87	12	0.6	14.15	92.3	3900	ТИСИН
АФ501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	НАНО ЧЕРНЫЙ
АФ308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	НАНО (СИНИЙ)



Подробные фотографии

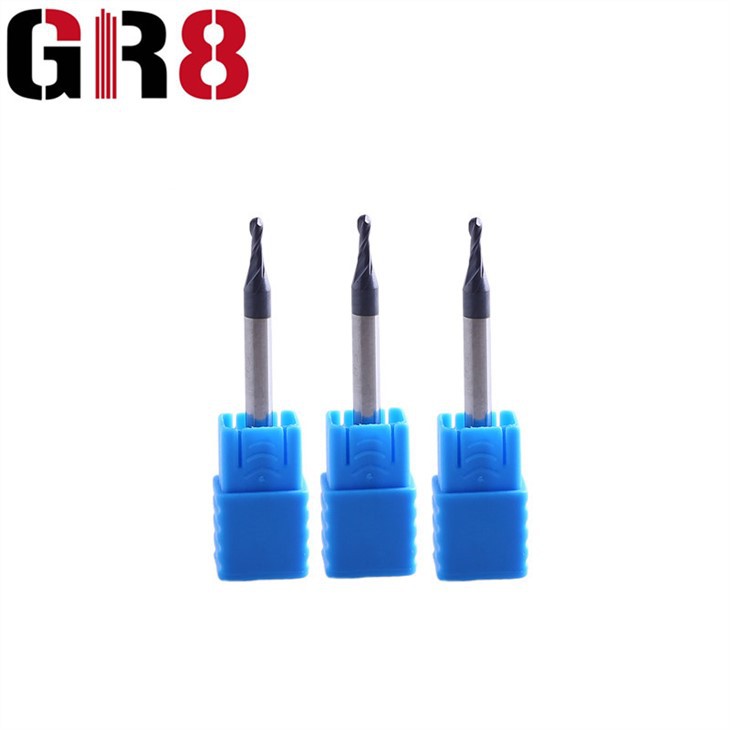

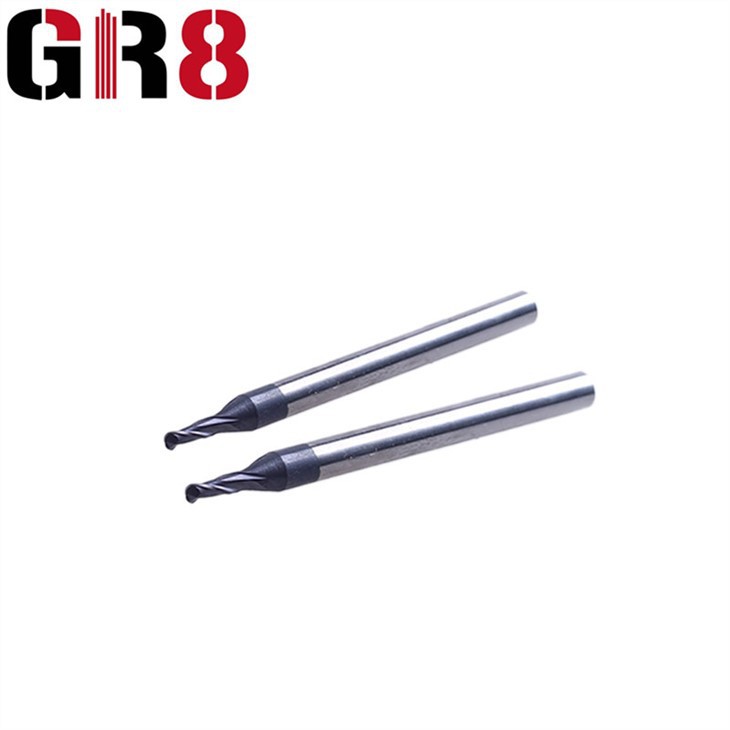

2-зубая сферическая фреза микродиаметра	2-зубая сферическая концевая фреза микродиаметра	2-зубые твердосплавные фрезы микродиаметра со сферической головкой





Наши преимущества



Строгий аудит контрактов охватывал все отделы, чтобы гарантировать осуществимость каждого заказа.

Разработка процесса и его проверка перед массовым производством.

Строгий контроль всего сырья и вспомогательных материалов. Все сырье достигает мирового уровня.





Упаковка





Часто задаваемые вопросы



1. Можете ли вы настроить для клиентов?

Да, мы можем настроить по вашему желанию, у нас есть отдел исследований и разработок, наши дизайнеры могут разработать дизайн для вас, а наши специалисты изготовят прототип.



2. Каков срок прототипа:

Примерно через 7 дней после того, как вы подтвердите рисунок, который мы сделали для вас.



3. Каковы сроки доставки массового производства?

Около 25 дней.
