Концевая фреза с 4 канавками и угловым радиусом

В центре внимания экспонаты

Описание

В области современного производства эффективные режущие инструменты очень важны для качества и эффективности обработки. Эта 4-зубая концевая фреза с угловым радиусом широко используется в различных областях благодаря твердосплавному материалу, радиусу галтели и специальному покрытию. Это эффективный режущий инструмент для механической обработки со специальной конструкцией канавок, которая обеспечивает более гладкую поверхность во время обработки и сокращает время, необходимое для обработки. Кроме того, он имеет четыре режущие кромки с канавками стандартной длины, что позволяет эффективно обрабатывать радиус скругления в нижней части фрезерного уступа и увеличивать скорость подачи, тем самым продлевая срок службы инструмента и повышая производительность.



Функции

1. Конструкция канавок: эта концевая фреза с 4 канавками и угловым радиусом имеет четыре канавки, которые позволяют добиться более гладкой поверхности во время обработки. В то же время наличие канавки также может сократить время обработки и повысить эффективность производства.



2. Расчет радиуса скругления. Конструкция радиуса скругления позволяет концевой фрезе достигать более высокой точности. Особенно при работе со сложными материалами, такими как нержавеющая сталь, закаленная сталь и другие сплавы, он может обеспечить более точный эффект резки.



3. Специальное DLC-покрытие. Концевая фреза покрыта специальным DLC-покрытием, которое имеет множество преимуществ. Во-первых, покрытие DLC эффективно предотвращает коррозию и защищает режущие инструменты от внешней среды. Во-вторых, покрытие DLC также может продлить срок службы инструментов и снизить риск износа и повреждения.



4. Выбор нескольких размеров: он обеспечивает выбор метрических и британских размеров для удовлетворения различных потребностей обработки. Выбор различных размеров делает инструмент более гибким и универсальным.



Приложение



• Производство металлов: В области производства металлов, особенно при работе с нержавеющей сталью, закаленной сталью и другими материалами, эта концевая фреза с 4 канавками и угловым радиусом может обеспечить высокоточные и эффективные решения для обработки.

• Аэрокосмическая отрасль: в этих отраслях требуется чрезвычайно высокая точность и качество деталей, а заготовка, производимая этой фрезой, имеет одинаковые характеристики и высокую точность, что может удовлетворить этим требованиям.

• Механический цех: он может удовлетворить потребности различных материалов и задач обработки, а также обеспечить точный эффект резки при изготовлении механических деталей.





Фабрика





Описание продукта





55HRC 4-канальная концевая фреза из цементированного карбида для углового радиуса с покрытием





СПЕЦИФИКАЦИЯ	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 мм	12 мм	4 мм	50 мм
D4*16*D4*75L	R0.1-R0.5/R1	4 мм	16 мм	4 мм	75 мм
D4*20*D4*100L	R0.1-R0.5/R1	4 мм	20 мм	4 мм	100 мм
D5*15*D5*50L	R0.1-R0.5/R1	5 мм	15 мм	5 мм	50 мм
D5*20*D5*75L	R0.1-R0.5/R1	5 мм	20 мм	5 мм	75 мм
D5*25*D5*100L	R0.1-R0.5/R1	5 мм	25 мм	5 мм	100 мм
D6*18*D6*50L	R0.1-R0.5/R1	6 мм	18 мм	6 мм	50 мм
D6*24*D6*75L	R0.1-R0.5/R1	6 мм	24 мм	6 мм	75 мм
D6*30*D6*100L	R0.1-R0.5/R1	6 мм	30 мм	6 мм	100 мм
D8*24*D8*60L	R0.1-R0.5/R1	8 мм	24 мм	8 мм	60 мм
D8*30*D8*75L	R0.1-R0.5/R1	8 мм	30 мм	8 мм	75 мм
D8*35*D8*100L	R0.1-R0.5/R1	8 мм	35 мм	8 мм	100 мм
D10*30*D10*75L	R0.1-R0.5/R1	10 мм	30 мм	10 мм	75 мм
D10*45*D10*100L	R0.1-R0.5/R1	10 мм	45 мм	10 мм	100 мм
D12*35*D12*75L	R0.1-R0.5/R1	12 мм	35 мм	12 мм	75 мм
D12*45*D12*100L	R0.1-R0.5/R1	12 мм	45 мм	12 мм	100 мм



Допуски
Диаметр флейты	Допуск на диаметр канавки	Допуск диаметра хвостовика
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Приложение
Углеродистая сталь Легированная сталь	Предварительная закалка стали	Высокозакаленный				Нержавеющая сталь	Медный сплав	Алюминиевый сплав
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Рекомендуемые параметры



Материал	Углеродистая сталь, легированная сталь, S45C, FC, FCD, SCM, S50C, SKS...		Легированная сталь, инструментальная сталь SCR, SNCM, SKD11, SKD61.NAK80		Твердая сталь, SKD11
Твердость	HRC30		HRC50		HRC60
Диаметр	Скорость резания(VC) (мм-1)	Подача(F) (мм-мин)	Скорость резания(VC) (мм-1)	Подача(F) (мм-мин)	Скорость резания(VC) (мм-1)	Подача(F) (мм-мин)
1 мм	22000	400	18000	200	9000	140
1,5 мм	12000	500	11000	280	5200	150
2 мм	10000	550	10000	280	4600	170
3 мм	9000	600	5500	310	3500	220
4 мм	6000	750	5000	400	2200	220
5 мм	4800	800	4000	400	1700	240
6 мм	4500	820	3800	420	1600	300
8 мм	3500	820	2800	420	1000	300
10 мм	3000	820	1800	420	900	300
12 мм	2000	820	1600	350	800	300
16 мм	1500	650	1000	300	500	150
20 мм	1200	650	900	300	400	150





Список сырья



Оценка	ISO-код	Химический состав (%)		Размер зерна (ум)	Физико-механические свойства (больше или равны)			Покрытие
		Туалет	Ко		Плотность (г/см3)	Твердость (HRA)	ТРС(Н/мм2)
ИГ10С (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ТИСИН
УФ12У(55HRC)	K40	87	12	0.6	14.15	92.3	3900	ТИСИН
АФ501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	НАНО ЧЕРНЫЙ
АФ308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	НАНО (СИНИЙ)

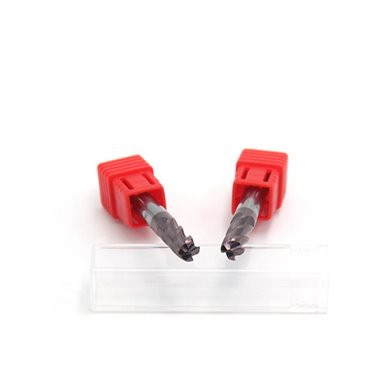

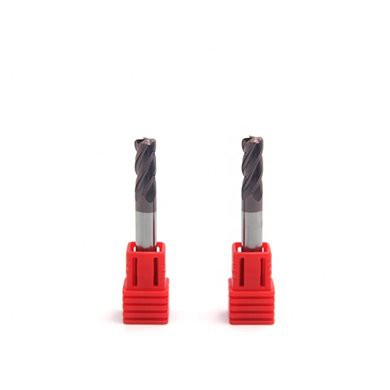

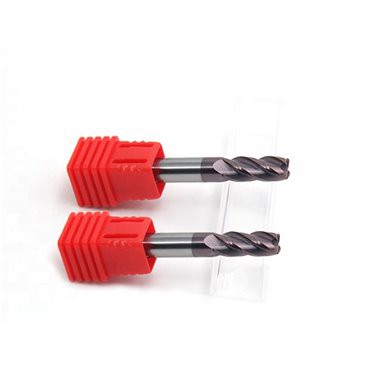

Подробные фотографии





4-х канавная фреза с угловым радиусом	4-флейная твердосплавная фреза с угловым радиусом	4-зубая твердосплавная фреза с угловым радиусом





Наши преимущества



1. После получения вашего запроса мы ответим в течение 12 часов.

2. Пожалуйста, звоните мне в любое время.

3. Заказ образца приветствуется

4. Добро пожаловать на нашу фабрику, мы заберем вас

5. Пожалуйста, не стесняйтесь запросить у нас прайс-лист





Упаковка





Часто задаваемые вопросы



Q1: Компания или фабрика:

A1: Мы являемся профессиональной фабрикой твердосплавных инструментов более 10 лет. Лучшее производство инструментов из карбида вольфрама находится в Китае.



В2: какой у вас минимальный заказ?

A2: Мы приветствуем ваш заказ образца, чтобы проверить наше качество, мы верим, что вы обнаружите, что мы являемся тем поставщиком, которого вы ищете. поэтому нет минимального заказа.



В3: Могу ли я получить ваш каталог?

А3: Да, конечно. мы можем отправить вам по электронной почте.



В4: Как долго я могу получить заказ

A4: Заказ образца 1-5 дней. Большой заказ необходимо проверить, обычно 15-25 дней.



В5: Можете ли вы изготовить товар по нашим чертежам?

A5: Да, все в порядке, у нас есть профессиональный отдел литья.
